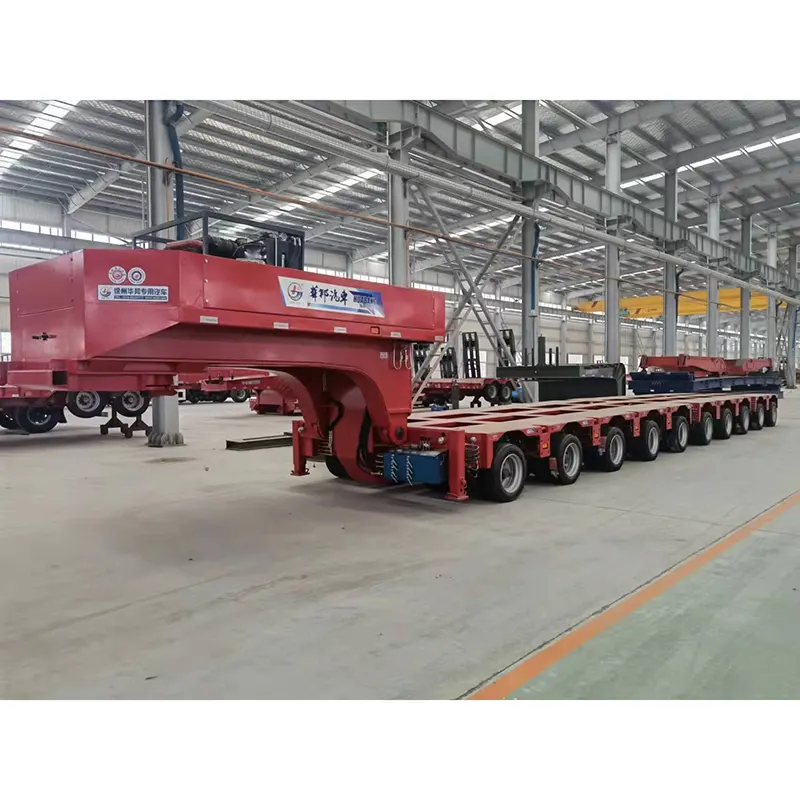

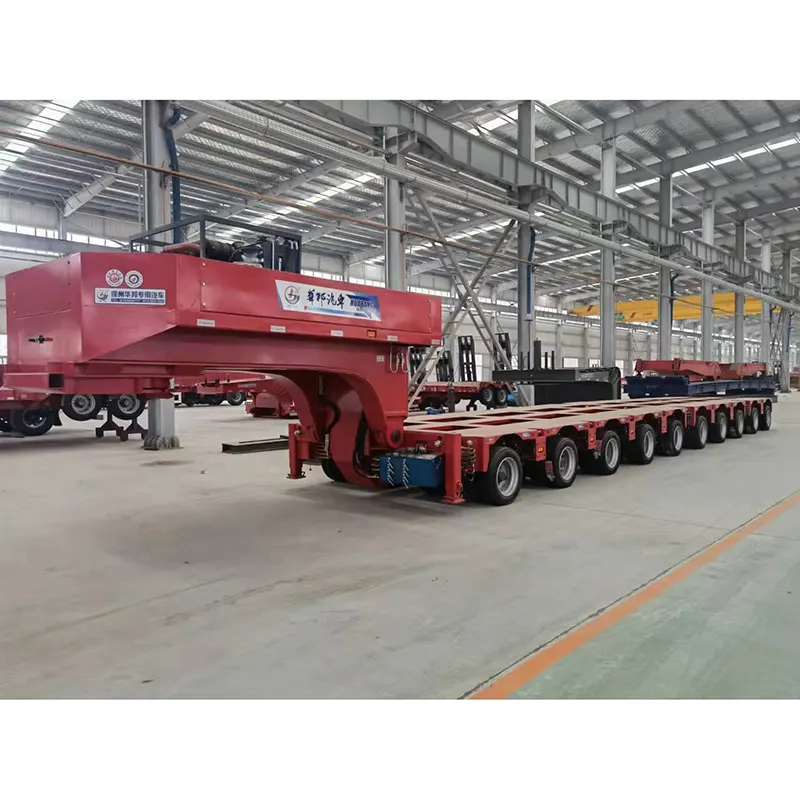

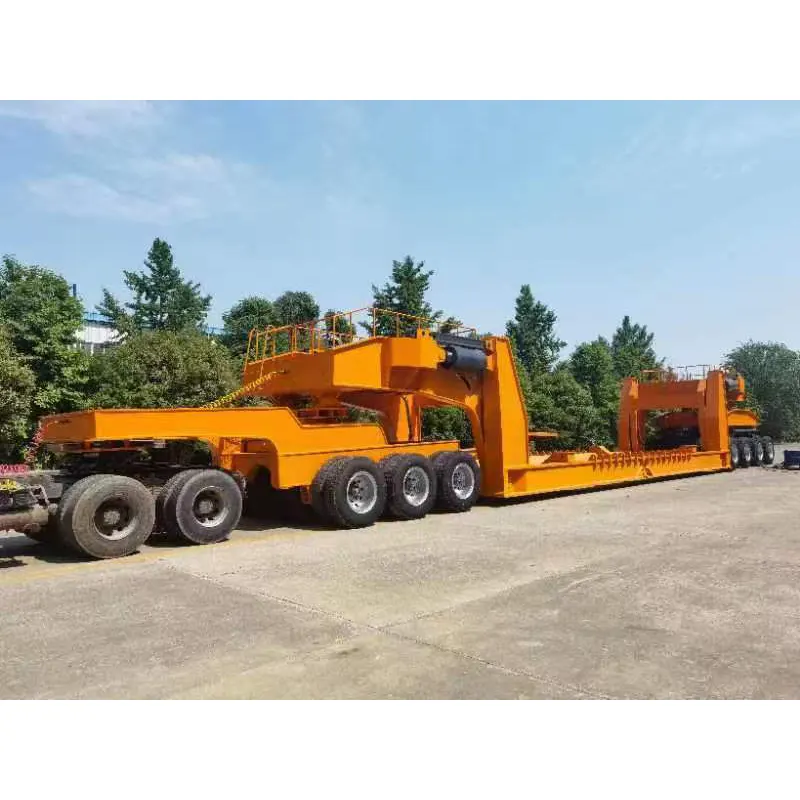

Оваа модуларна полуприколка JUPITER со 8 оски е погодна за превоз на товар од градежна опрема, како што се ровокопачи, натоварувач со тркала кои најчесто се користат при транспорт на кратки и долги растојанија. Модуларна полуприколка со 8 оски е најдобриот избор за транспорт и ракување со машини, опрема, товари на големо, со висока ефикасност и економичен поврат, користиме познати брендови на модуларна полуприколка со 8 оски, како што се FUWA или BPW брендови Axle, JOST King Pin.затоа им препорачуваме на крајните корисници или возачи да го изберат овој модуларен 8 оски и добредојдовте да се распрашате за нашата модуларна полуприколка со 8 оски.
Номинално оптоварување на оската |
45.000 кг |
Ширина на платформата |
2.990 мм |
Висина на платформата |
1.175 mm (± 300 mm) |
Меѓуоскино растојание |
1.500 мм |
Нагази |
1.800 мм |
Агол на управување (прва оска) |
55° |
Гума |
215/75 Р17.5 |
Притисок во гумите |
11 бари |
|
Додатоци |
Модел |
Бренд |
1 |
Брз конектор |
RK12-1624 |
Продавница за лисици |
2 |
Хидраулично црево |
|
Aeroquip |
3 |
Акумулатор |
|
Фенгхуа |
4 |
Повеќенасочен вентил |
Q45/5 |
Бондиоли-Павеси |
5 |
Мотор |
KD625 |
Колер |
6 |
Електричен конектор |
|
Вејн |
7 |
Лежиште за вртење |
010.20.641 |
Фенгхе |
8 |
Хидрауличен спој |
|
Стандард ЕТОН |
9 |
Хидраулична пумпа |
A2F12 |
Шангај Електрик |
10 |
Цилиндар |
|
пакувања |
11 |
Вентил доказ за експлозија |
SDCG300A |
Веили |
12 |
Оска |
BPW стандард |
јуек |
13 |
Гума |
--215/75R17.5 |
Двојни монети |
14 |
Рим |
--6.00-17.5 |
Женгксинг |
15 |
Воздушно коло |
|
Мрморење |
Количина на оска. |
3 |
|||||
Брзина (km/h) |
0.5 |
5 |
40 |
80 |
||
Макс. Вкупна тежина (t) |
135.0 |
109.8 |
60 |
49.2 |
||
Максимална тежина (t) |
10.41
|
|||||
Номинален товар (t) |
124.59 |
99.39 |
49.59 |
38.79 |
||
Оптоварување на оската (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
вкупна должина (мм) |
4500 |
|||||
вкупна ширина (мм) |
2990 |
|||||
вкупна висина (мм) |
1175±300 |
|||||
Меѓуоскино растојание (мм) |
1500 |
|||||
шари (мм) |
1800/735 |
|||||
Гума |
215/75R17.5 135/133J 16PR |
|||||
Рим |
6.00-17.5 часот |
|||||
Количина на гуми. |
24 |
|||||
Агол на воланот на тркалата |
55° |
|||||
Радиус на вртење (mm) |
≤1500 (внатрешен), ≤5740 (надворешен) |
|||||
Работна температура |
-40℃+55℃ |
Количина на оска. |
4 |
|||||
Брзина (km/h) |
0.5 |
5 |
40 |
80 |
||
Макс. Вкупна тежина (t) |
180.0 |
146.4 |
80 |
65.6 |
||
Максимална тежина (t) |
13.86
|
|||||
Номинален товар (t) |
166.14 |
132.54 |
66.14 |
51.74 |
||
Оптоварување на оската (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
вкупна должина (мм) |
6000 |
|||||
вкупна ширина (мм) |
2990 |
|||||
вкупна висина (мм) |
1175±300 |
|||||
Меѓуоскино растојание (мм) |
1500 |
|||||
шари (мм) |
1800/735 |
|||||
Гума |
215/75R17.5 135/133J 16PR |
|||||
Рим |
6.00-17.5 часот |
|||||
Количина на гуми. |
32 |
|||||
Агол на воланот на тркалата |
55° |
|||||
Радиус на вртење (mm) |
≤2550 (внатрешна), ≤7500 (надворешна) |
|||||
Работна температура |
-40℃+55℃ |
Количина на оска. |
5 |
|||||
Брзина (km/h) |
0.5 |
5 |
40 |
80 |
||
Макс. Вкупна тежина (t) |
225.0 |
183.0 |
100.0 |
82 |
||
Максимална тежина (t) |
17.31 |
|||||
Номинален товар (t) |
207.69 |
165.69 |
82.69 |
64.69 |
||
Оптоварување на оската (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
вкупна должина (мм) |
7500 |
|||||
вкупна ширина (мм) |
2990 |
|||||
вкупна висина (мм) |
1175±300 |
|||||
Меѓуоскино растојание (мм) |
1500 |
|||||
шари (мм) |
1800/735 |
|||||
Гума |
215/75R17.5 135/133J 16PR |
|||||
Рим |
6.00-17.5 часот |
|||||
Количина на гуми. |
40 |
|||||
Агол на воланот на тркалата |
55° |
|||||
Радиус на вртење (mm) |
≤1500 (внатрешен), ≤5740 (надворешен) |
|||||
Работна температура |
-40℃+55℃ |
Количина на оска. |
6 |
|||
Брзина (km/h) |
0.5 |
5 |
40 |
80 |
Макс. Вкупна тежина (t) |
270 |
219.6 |
120 |
98.4 |
Максимална тежина (t) |
20.76 |
|||
Номинален товар (t) |
249.24 |
198.84 |
99.24 |
77.64 |
Оптоварување на оската (t) |
45 |
36.6 |
20 |
16.4 |
вкупна должина (мм) |
9000 |
|||
вкупна ширина (мм) |
2990 |
|||
вкупна висина (мм) |
1175±300 |
|||
Меѓуоскино растојание (мм) |
1500 |
|||
шари (мм) |
1800/735 |
|||
Гума |
215/75R17,5 16PR |
|||
Рим |
6.00-17.5 часот |
|||
Количина на гуми. |
48 |
|||
Агол на воланот на тркалата |
55° |
|||
Радиус на вртење (mm) |
2030 (внатрешна), 6650 (надворешна) |
|||
Работна температура |
-40℃+55℃ |
Оптоварување на пет тркала (t) |
Оцена 35, макс. 50 |
Висина на пет тркала (рамна форма 1175) (мм) |
1370/1520 година |
Заден радиус на вртење (mm) |
2800 |
Максимален агол на тракторот во однос на вратот од гуска |
105° |
Кралската игла |
90# (3,5 инчи) |
Кратка тежина (т) |
приб. 6.5 |
Димензии (мм) |
3962×2500×1841+400 |
Мотор |
Колер KD625 |
Моќ |
21 Kw/28,5 КС |
Макс. Брзина на роторот |
3000r |
Максимална брзина на вртежен момент |
2200r |
Хидраулична пумпа |
SHANGHAI ELECTRIC A2F12 |
Стапка на проток на пумпата |
12 ml/r |
Макс. Излезен притисок на пумпата |
35 MPa |
Спојка |
KTR BOWEX FLE-PA |
Номинален излезен притисок |
31,5 MPa |
Максимална тежина |
300 кг |
Лента за цртање 3 m
Дијаметарот на дупката на прстенот за влечење е 70 mm, а прстенот за влечење е отстранлив.
А.2-4 оски модуларен користи една група на управувачки цилиндри за реализација на управувањето функција;
Б.5-6 оски модулар користи две групи на управувачки цилиндри за да се реализира функцијата на управување;
В. Врската на ова возило ја има истата спецификација како моделот Goldhofer THP / SL и може да се замени: L=680/L=762/L=1500
Модуларен дијаграм за управување со 4 оски
Модуларен дијаграм за управување со 5 оски
Модуларен дијаграм за управување со 6 оски
